KD 150 Кабельные проходы

гидроизоляция вводов

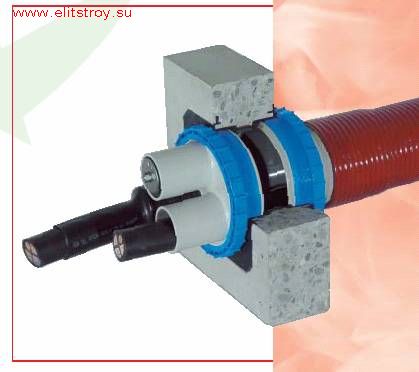

В системе KD 150 речь идет о тысячекратно надежных кабельных проходах сквозь стены, применяемых с различными
технологиями гидроизоляции. В стандартном исполнении в комплекте поставляются термоусадочные муфты. Как вариант
поставляются муфты технологии холодного сжатия KS. KD 150-система совместима с другими системами
(например, Hauff) и подготовлена для особых решений. Эргономическиоформленное  соединение облегчает монтирование системных
крышек. Надежная гидроизоляция от воды под давлением возможно в несколько секунд.
Системные крышки для KD 150

Системная крышка с одним штуцером и принадлежащей ему усадочной муфтой.
a) исполнение для одного кабеля диаметром 34 - 108 мм.
b) исполнение для одного кабеля диаметром 26-78 мм
Системная крышка с тремя штуцерами и тремя усадочными муфтами.
Подходит для трех кабелей диаметром 21 - 56 мм.
Системная крышка с 8 штуцерами и 4 усадочными муфтами.
4 штуцера при поставке закрыты и при необходимости могут быть
пробиты. Подходит для максимум 4 кабелей диаметром
7 - 23 мм и 4 кабелей 12 - 33 мм.
Уплотнители.
KD – система состоит из герметизирующей прокладки, которая выполнена как одинарный или двойной уплотнитель и монтируется рамками, имеющимися у уплотнительной прокладки к коробке и может быть забетонирована в опалубку. Крепление осуществляется штифтовыми гвоздями, отверстия для гвоздей –типовые. Для того чтобы избежать образования пустот, кабельный проход должен быть полностью окружен бетоном.
KD 150 снабжен защитными пленками и крышками. Таким образом внутреннее пространство уплотнителя во время монтажа остается чистым и сразу после бетонирования газо- и гидроизолированным.
KD 150 системная крышка предлагает многосторонние возможности для гидроизоляции кабелей и труб, защищающих кабели.

Одинарный герметичный уплотнитель подходит для одностороннего присоединения системной крышки мм.
или KSS. Применим при толщине стены от 60
Следует определить направление монтажа
Одинарный герметичный уплотнитель с присоединением трубы соединительная муфта
противоположная сторона для прямого присоединения гладкостенной защищающей кабель трубы с внешним диаметром 110,
125,140 или 160 мм. Минимальная толщина стены 200 мм
Двойной герметичный уплотнитель подходит для двустороннего
присоединения системной крышки или KSS-системы. Применим при
толщине стены от 100 мм
Косой герметичный уплотнитель подходит для проведенных под  наклоном кабелей в любом направлении под углом 30, 45 или 60 град.
Со вспомогательными рамками и стиропоровым клином (шпонкой) Одинарный или двойной герметичный уплотнитель поставляется также как комплект
Алюминий – фланец – герметизирующий уплотнитель AF подходит
для гидроизоляции кольцевого сверления в стене или потолке. Поставляется с фланцевым уплотнителем, уплотнительным кольцом, защитной крышкой и крепежными элементами. Возможно присоединение системной крышки или KSS-системы. Диаметр кольцевого сверления максимум 150 мм. Фланец 200 х 200 мм.
